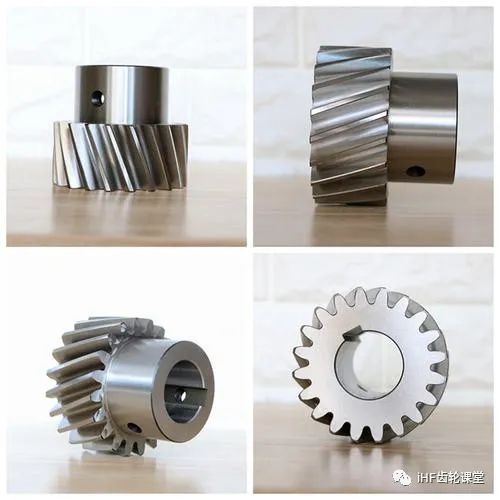

精密齒輪精度對性能影響:齒輪精度的高低會直接影響到機器的工作性能、承載能力、噪聲和使用壽命,因此掌握齒輪超精加工中的注意事項是非常實用的哦。
精密齒輪超精加工中的注意事項:
1.形位公差精度、表面粗糙度
齒輪磨齒加工中這兩項精度對后續的超精加工影響很大。
齒輪磨齒后的形位公差精度和表面粗糙度精度越高,超精加工所需的時間越短;反之,時間越長。因此加工中,這兩項精度必須符合圖紙要求或高于圖紙的要求。
齒輪表面粗糙度及形位公差精度的好壞,要納入質檢部門檢驗范疇予以控制。
2.噴丸強化
噴丸強化可有效提高齒根部位的表面粗糙度,是超精加工的質量保證。
超精加工的齒輪表面為鏡面狀態,越是鏡面狀態,對缺陷的敏感性越是強烈。以下缺陷對超精加工的影響很大:
①機加工后在齒根部位留下鋸齒狀加工刀痕;磨齒之后在齒根部位出現凸臺。
②齒根部位的圓弧和漸開線起始圓弧吻接光滑程度欠佳(包括過渡部分的圓弧在內)。
③齒根部分的表面不是一個完整的表面而是由幾個表面組成。以上缺陷可通過對齒根部位做真正的噴丸強化——起到碾平壓實的作用,將缺陷對超精加工的影響降低到最小程度。
3.使用專用磨前滾刀
使用專用磨前滾刀提高齒根部位表面粗糙度。行星輪系傳動齒輪在磨齒中,不準磨齒根。出于不磨齒根的要求出發,磨齒時必須采用專用的磨前滾刀。
對專用磨前滾刀的要求:
①使用適當加大外徑的滾刀。
②使用適當增加刀排排數的滾刀。以實現充分包絡滾切,提高齒根表面粗糙度,實現齒根圓弧吻接。減少鋸齒狀的刀痕。
4.避免齒輪在轉序中的磕碰損傷。
對于齒面上因磕碰而造成的凸凹損傷,在超精加工前必須用油光銼或油石將磕碰的突起部位予以消除,才可進行超精加工。對于凹入部位嚴重影響質量上的感觀,尤其在拋光后十分顯眼和難看。因此在轉序搬運中,務必要做好防護避免磕碰損傷。
5.對齒輪公法線及內孔尺寸的控制
精密齒輪在超精加工中,公法線的尺寸會往減小的方面變化,對于內孔尺寸會往加大的方面變化。其變小和變大一般在0.005-0.008mm范圍內變化,因此在磨齒時控制的公法線盡量靠上限,對內孔而言磨孔時控制的尺寸盡量靠下限。
