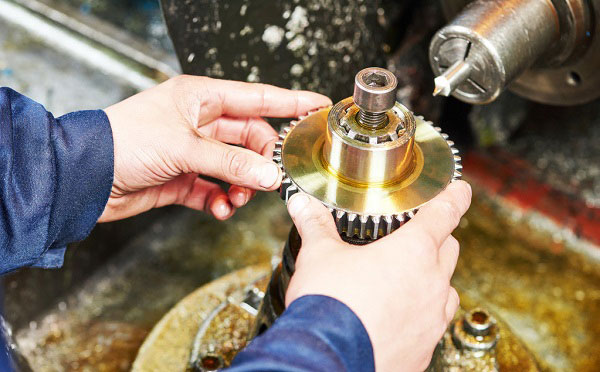

齒輪加工定位基準的選擇往往根據齒輪的結構形狀而變化。軸齒輪主要采用頂點孔定位的方式，而空心軸主要是在中心的內鉆孔后采用兩端孔口斜面定位的方式，孔徑較大時采用錐擋。頂點定位精度較高，可以使基準重合和統一。在齒面加工中，帶孔齒輪常用以下兩種定位和夾緊方法。

    1、以內孔和端面定位：定位方法是定位工件內孔，確定定位位置，以端面為軸向定位基準，夾緊端面。 這樣，定位基準、設計基準、裝配基準和測量基準可以重疊，定位精度高，適合批量生產。 但是夾具的制造精度要求較高。

    2、以外圓和端面定位：當工件與強化主軸之間的配合間隙較大時，用千分表調整外圓以確定中心位置，以端面來做軸向定位，從另一端面夾緊。這種定位方法適用于單件小批量生產，因為每個工件都需要修正，生產效率低。

    以上是對齒輪加工定位基準的選擇介紹，有需要齒輪加工的歡迎咨詢iHF合發齒輪廠家。
