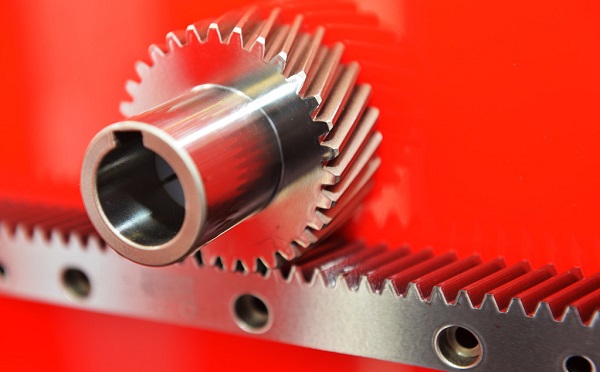

斜齒輪圓柱齒輪齒廓曲面的形成如圖8.25 所示。
在圖8.25中,發生面與基圓柱相切,發生線與軸線成βb角。
當角βb=0時,形成直齒圓柱齒輪的齒廓曲面。
8.9.2 斜齒圓柱齒輪的幾何參數
斜齒圓柱齒輪的端面齒廓為準確的漸開線,法面齒廓為精確的漸開線,如圖8.27 所示。它的端面與法面參數不相同。
(1) 基圓柱面上的螺旋角與分度圓上的螺旋角
(2) 斜齒圓柱齒輪的法面模數mn與端面模數mt
(3) 斜齒圓柱齒輪的法面壓力角與端面壓力角
(4) 斜齒輪的齒頂高系數與齒根高系數
(5) 基圓柱面上的螺旋角與分度圓上的螺旋角
(6) 斜齒圓柱齒輪傳動的正確嚙合條件
一對斜齒圓柱齒輪的模數、壓力角與螺旋角之關系為
8.9.3 斜齒圓柱齒輪的當量齒輪
8.9.4 斜齒圓柱齒輪傳動的重合度
左上圖為直齒輪傳動的嚙合面,左下圖為斜齒輪傳動的嚙合面,圖中B2B2 表示一對輪齒進入嚙合的位置, B1B1表示輪齒脫離嚙合的位置。
8.9.5 斜齒圓柱齒輪傳動的特點
優點:
1) 嚙合特性好
2) 重合度大
3) 不產生根切的最小齒數較直齒少。
缺點:工作時產生軸向力。
8.9.6 交錯軸斜齒輪傳動
當兩個斜齒輪的法面模數相等,法面壓力角相等,螺旋角不相等時,它們組成交錯軸傳動。它們的工作齒面為點接觸。
(1) 中心距 a= (d1+d2) / 2 = mn(Z1 / cosβ1 +Z2 / cosβ2) / 2
(2) 傳動比 i12=ω1/ω2=Z2 / Z1= (d2 / mt2 ) / (d1 / mt1)= d2cos β2 / mn2/(d1cos β1 / mn1) =d2 cos β2 / (d1 cos β1)
